变压器能耗管理，浙江科畅电子股份有限公司

产品概述

依据《GB20052-2020电力变压器能效限定值及能效等级》、《JB/T501-2006电力变压器试验导则》研制,满足容量500kV及以下10kV配电变压器能效等级检测。

仪器内部采用六路同步交流采样及数字信号处理技术，线电压测量引入向量计算,低功率因数测量及多路信号同步测量,仪器测量参数引入必要校正(如:电压校正、电流校正、温度校正、频率校正、损耗修正），使测得的损耗更真实的反应变压器的损耗,测量数据准确可靠，功能强大,性能优越，重复性好。

功能特点

1、仪器集空载、负载及绕组直流电阻于一体，测试完成自动给出判定变压器能效等级。

2、自动校正电阻损耗及短接线引入损耗,测试数据更准确可靠。

3、采用模块化、轻量化设计,推车式设计,简化用户操作。

5、仪器采用大屏幕彩色高分辨率触控液晶屏,操作简便。

6、仪器备有U盘接口,可将测量数据转存到U盘。

7、仪器自带高速热敏打印机,可打印显示数据。

8、内置不掉电存储器,可储存100组完整能效测量数据。

9、永久日历、时钟功能,可进行时间校准。

技术参数

1、交流参数

电压输出范围：10V ～ 500V ±(读数×0.1% ＋0.02%(量程))

电流输出范围：0.1A～20A ±(读数×0.1% ＋0.02%(量程))

功率：0.5≤ cosΦ≤1.0 ±(读数×0.2% ＋0.02%(量程))

0.2≤ cosΦ＜0.5 ±(读数×0.5% ＋0.02%(量程))

频率测量： 45Hz～65Hz 准确度：±0.003Hz

相位测量： 0.00°～ 360° 准确度：±0.1°

显示： 5位有效数字

功率：15kVA

2、直阻参数

输出电流：0.03A～10A

电阻范围：200uΩ～600Ω 准确度0. 2级

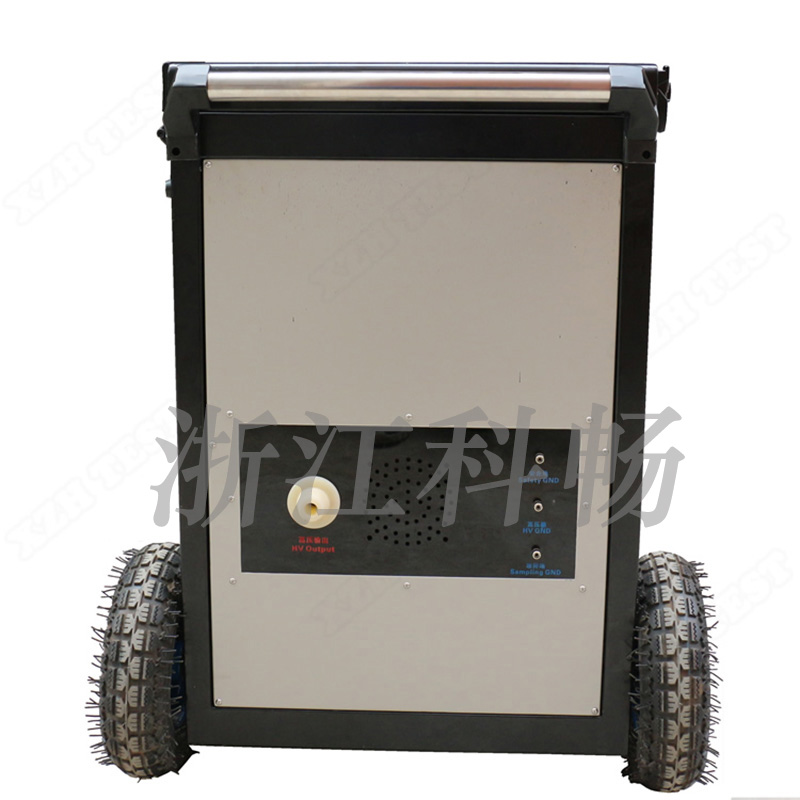

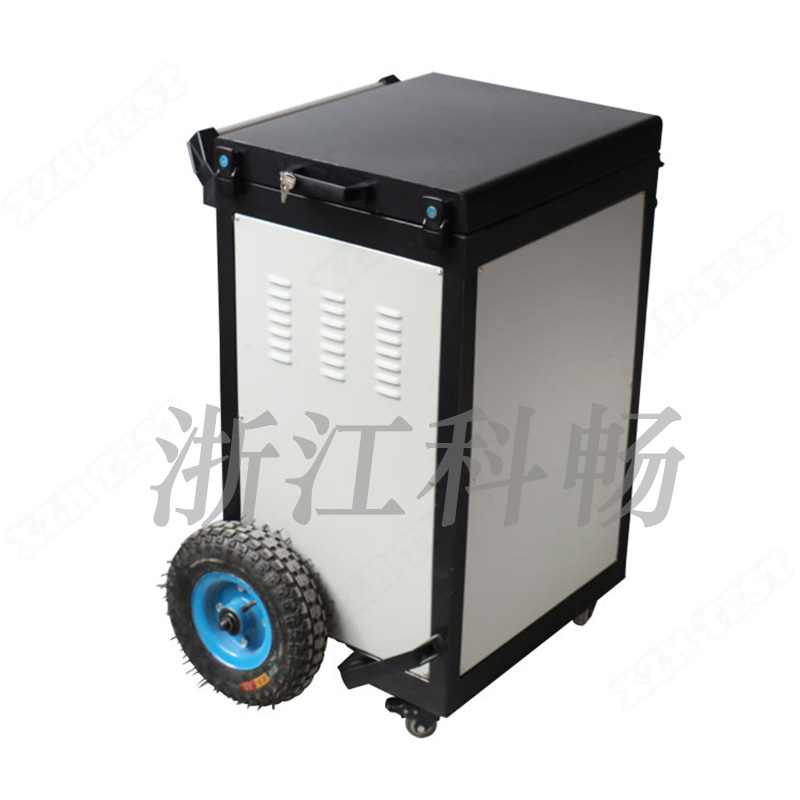

产品展示
