配电网线路单相接地故障装置适用于6-35kV故障线路停电后快速准确定位接地点，产品性能优越，能 够安全、方便、快速、准确定位接地故障点，有效地解决长线路、多分支、高阻接地故障状态下难以精确定 位的技术难题，并且对检修后的线路是否存在故障隐患有预诊断功能，减轻线路检修人员和运行班组人员的 劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。

工作原理：

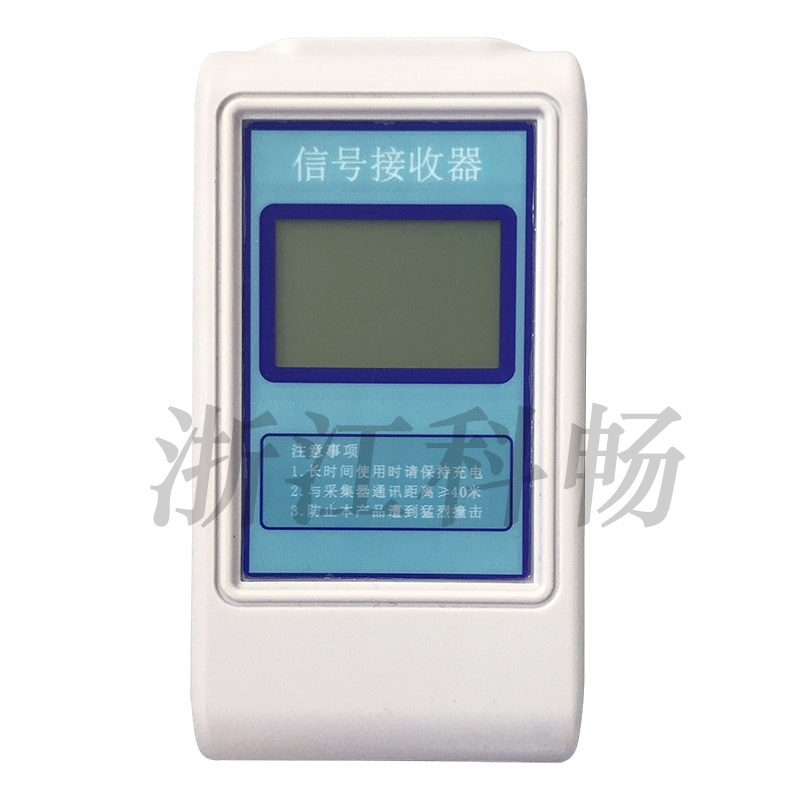

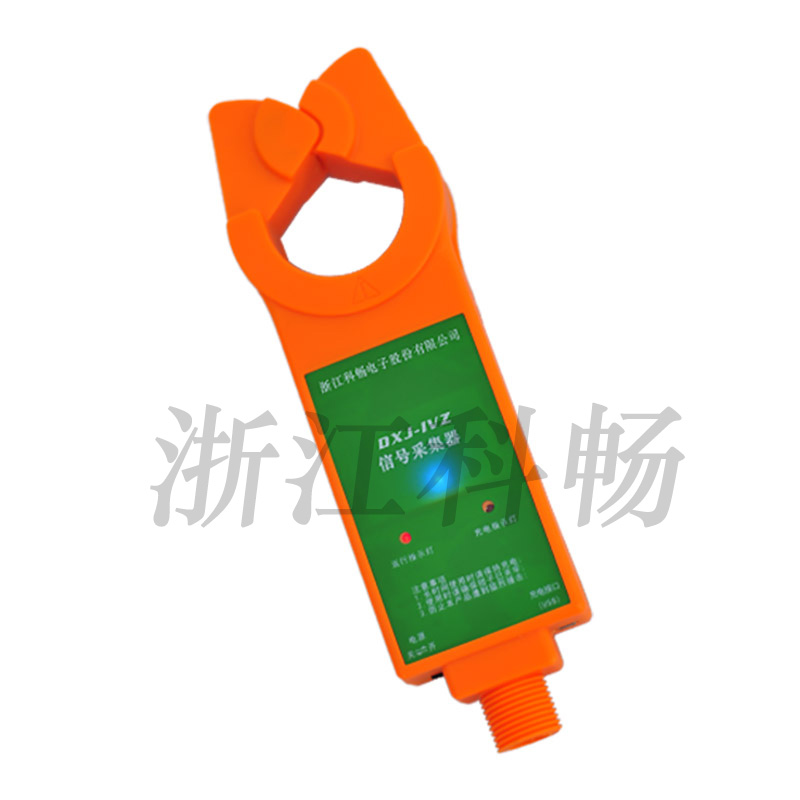

设备由信号发生装置、信号采集器、信号接收定位器三部分组成; 信号发生装置：当线路发生单相接地故障时，该装置可向故障线路注入异频检测信号，信号采集器根 据此信号进行故障巡查定位; 信号采集器：为手持式可移动测量装置，检测异频电流信号，用于定位单相接地点，在线路正常运行 时，可实时检测线路负荷电流； 信号接收定位器：用于接收并显示信号采集器，发送负荷电流和异频电流等测量数据,确定故障点的位 置和方向； 当线路发生接地故障时，在停电状态下，信号发生装置向故障线路上发送一个具有一定功率的异频信 号，通过信号采集器沿着故障线路进行巡查，当检测到某点左右两侧，一侧有异频信号，另一侧没有时， 则确定此点就是故障接地点。
